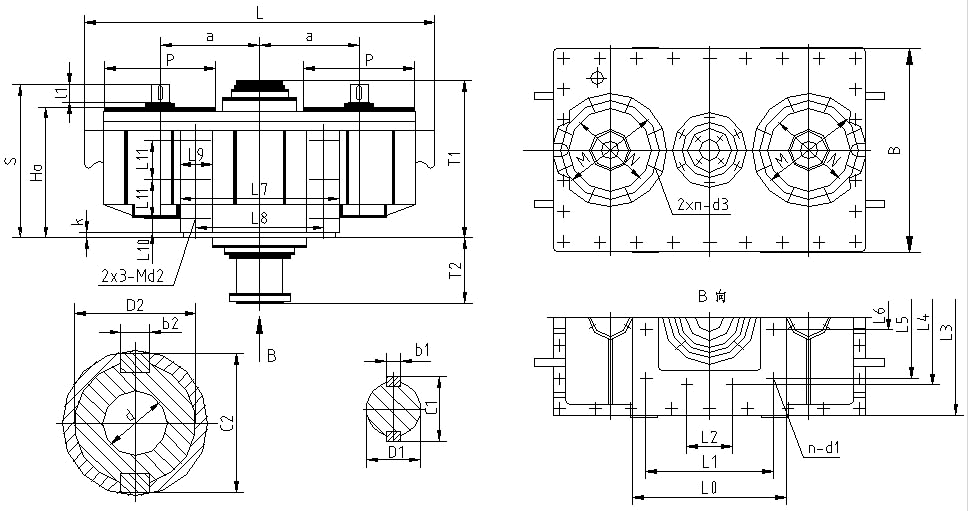

图25 ZZSH型减速器外形尺寸
表28 ZZSH型减速器外形尺寸

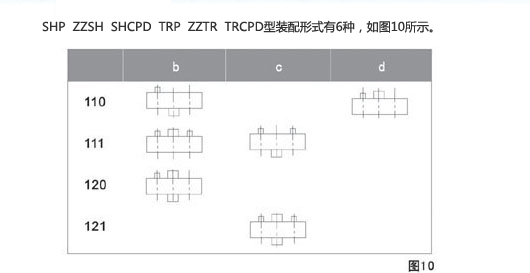

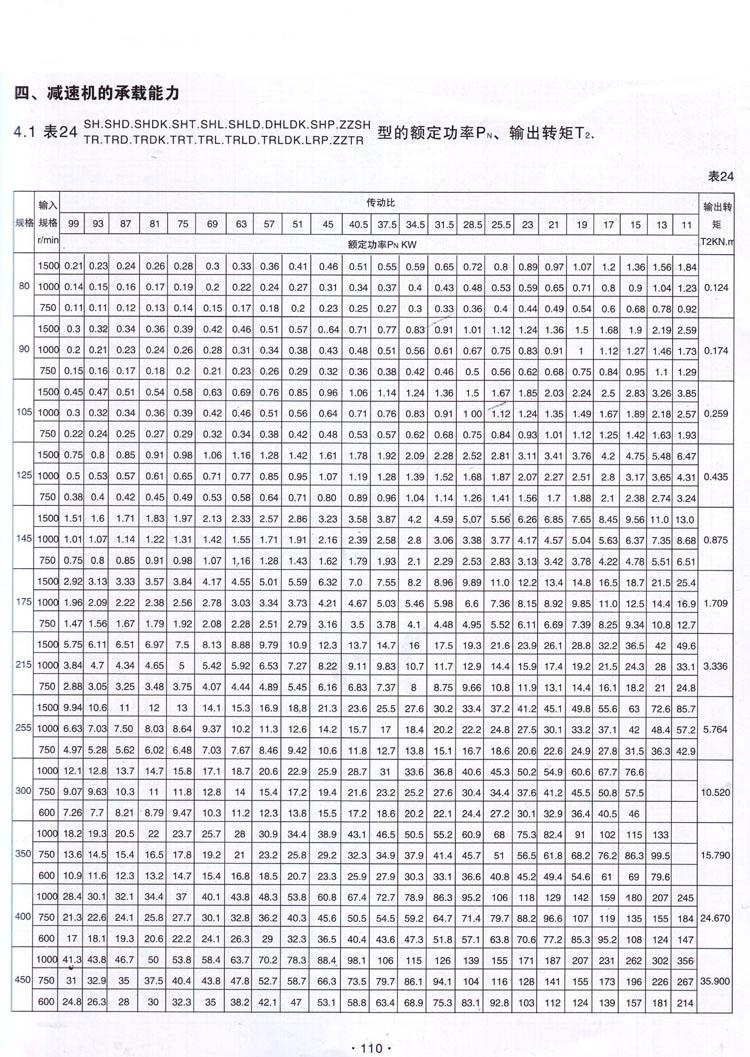

规格 | 中心尺寸 | 轮 廓 尺 寸 | 地 脚 螺 栓 | 法 兰 联 接 尺 寸 | 高 速 轴 伸 | 低 速 轴 伸 | 质量 (kg) |
a H0 | L T1 T2 B | n-d1 K L0 L1 L2 L3 L4 L5 L6 d2 L7 L8 L9 L10 L11 | P M N n-d3 | D1 l1 S C1 b1 | D2 C2 b2 d | ||
255 | 255 350 | 970 435 180 560 | 12-18 18 425 350 120 545 360 320 120 M16 440 350 90 55 100 | 280 240 200H8 6-M16 | 50m6 50 425 57 14 | 99 111 28 50 | 460 |
350 | 350 405 | 1220 490 235 730 | 12-22 20 535 450 140 715 450 400 140 M20 550 450 100 60 115 | 380 340 300H8 8-M16 | 60m6 55 480 68 18 | 149 165 36 70 | 860 |
400 | 400 442 | 1360 530 311 830 | 12-26 24 600 500 140 810 500 450 150 M24 620 500 120 70 130 | 440 400 350H8 8-M20 | 70m6 55 527 79 20 | 179 199 45 100 | 1400 |
450 | 450 540 | 1610 665 340 940 | 12-32 28 1100 560 200 905 600 700 400 M30 1140 1000 150 80 160 | 450 400 350H8 8-M20 | 75m6 70 640 84 20 | 239 263 56 150 | 2300 |
序号 | 结构型号 | 简 图 | 结构特征及附加标号 |
16 | SHP | 单级三环传动;二高速轴平行对称位于低速轴两侧,各轴垂直地面,箱体平置,座装,端面剖分;附加标号P | |
17 | ZZSH | 桩孔钻机用;箱体侧面座装,低速轴中心具有注水孔,前加标号ZZ;其余同SHP | |
18 | SHCPD | 组合二级传动;于三环的一侧或两侧加高速级圆柱齿轮传动,高速轴与电动机直联,附加标号CPD;其余同SHP | |
19 | SHZP | 组合二级传动;于三环传动的一侧或两侧加高速级锥齿轮传动,低速轴垂直地面与高速轴平面垂直,箱体平置,座装,端面剖分;附加标号ZP | |
20 | YPSH | 圆盘给料机用;前加标号YP;类同SHZP | |
21 | GTSH | 钢包回转台用;具有两个垂直于平面的高速轴,前加标号GT;其余同SHZP |
