    • 产品名称:TDY75型油冷式电动滚筒
    • 所属分类:电动滚筒系列
    • 联系人:
    • 手机:153-5159-8088
    详细说明:

    一、适用范围及特点

    1 可以代替目前广泛使用着的电机─减速器型式的外驱动装置,用来构成胶带输送机,既可输送煤炭、矿石、砂子、水泥、面粉等散装物料,也可以输送麻包、设备等成件物品。

    2 结构简单紧凑,占用空间面积小。

    3 密封良好,适用于粉尘浓度大、潮湿泥泞的工作场所。

    4 使用维修方便,操作安全可靠,寿命长。

    5 能源消耗少,且容易实现集中控制。

    6 可满足各种逆止、制动、包胶等需求。

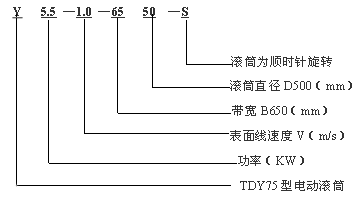

    二、标记示例及其选用说明

    、逆止型滚筒旋转方向必须面对电机接线盒端观察,顺时针旋转标注“S”,逆时针旋转标注“N”,不需逆止时可不标注滚筒转向代号。

    2、滚筒必须在输出扭矩范围内使用,其输出扭矩按下式计算:

    式中:M——扭矩(Nm)D——滚筒直径(m)P——功率(kW)V——带速(m/s)

    TDY75型油冷式电动滚筒基本参数


    直径(mm)

    功率(kW)

    带宽(mm)

    胶带速度(m/s)

    质量(kg)

    max

    0.8

    1.0

    1.25

    1.6

    2.0

    2.5

    3.15

    4.0

    320

    1.5

    500





    182

    650





    192

    2.2

    500






    184

    650






    194

    3

    500







    217

    650







    224

    4

    500








    224

    650








    236

    400

    2.2

    500





    216

    600





    227

    3

    500





    248

    650





    262

    4

    500






    253

    650






    267

    500

    1.5

    500







    269

    650







    280

    2.2

    500





    271

    650





    282

    800






    312

    3

    500





    299

    650





    313

    800





    343

    4

    500




    305

    650




    319

    800




    349

    5.5

    500





    365

    650




    401

    800




    430

    7.5

    650





    414

    800




    443

    11

    650






    476

    800





    513

    15

    800





    537

    630

    3

    1000








    526

    4

    1000






    533

    1200








    587

    5.5

    800





    572

    1000





    603

    1200




    673

    7.5

    800





    587

    1000




    618

    1200




    687

    11

    650







    608

    800






    674

    1000



    706

    1200




    776

    15

    800







    692

    1000






    724

    1200




    794

    备注

    带“●”为常用标准规格。

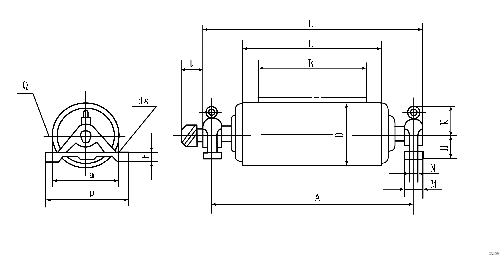

    TDY75型油冷式电动滚筒外形及安装尺寸


    D

    B

    A

    L

    L1

    t

    H

    K

    M

    N

    P

    a

    h

    ds

    320

    500

    850

    600

    940

    95

    120

    105

    90

    /

    340

    280

    35

    27

    650

    1000

    750

    1090

    120

    90

    340

    280

    35

    400

    500

    850

    600

    940

    95

    120

    125

    90

    /

    340

    280

    35

    650

    1000

    750

    1090

    120

    90

    340

    280

    35

    500

    500

    850

    600

    960

    115

    100

    145

    70

    /

    340

    280

    35

    620

    650

    1000

    750

    1120

    120

    90

    340

    280

    35

    800

    1300

    950

    1420

    120

    90

    340

    280

    35

    630

    650

    1000

    750

    1120

    115

    120

    175

    90

    /

    340

    280

    35

    800

    1300

    950

    1430

    140

    130

    80

    400

    330

    35

    1000

    1500

    1150

    1630

    140

    130

    80

    400

    330

    35

    1200

    1750

    1400

    1880

    160

    160

    90

    440

    360

    50

    34
